01
Обследование
Изделие, цех, ЛКМ, ограничения площадки
Проектирование · производство · монтаж · PK-SERIES
Промышленные окрасочно-сушильные камеры под ваше производство
Одна промышленная окрасочно-сушильная камера PK-01 — проходная, тупиковая или уличная. Конфигурация под ваше изделие: габариты, вентиляция, пол, автоматика, рекуперация.
- Длина
- 6–40 м
- Тип
- Проход / тупик
- Расход
- до 120 000 m³/ч
- PLC
- Siemens S7
Reference · ориентир проектирования
Определение
LONG PARTNERS ENGINEERING — инженерная компания и производитель. Проектирует, производит и вводит в эксплуатацию промышленные окрасочно-сушильные камеры под брендом Luma — под конкретное изделие, технологию ЛКМ и условия цеха. Работаем с инженерами заводов и EPC-подрядчиками в Казахстане, России и Центральной Азии.
01 · Каталог

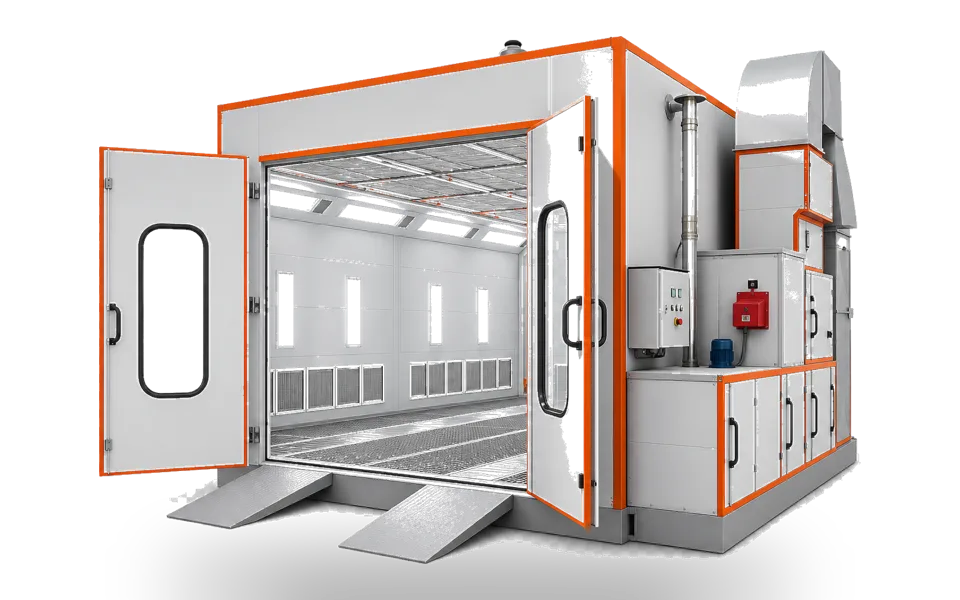

Промышленная окрасочно-сушильная камера PK-01
Главный продукт — окрасочно-сушильная камера. Сначала выбирается тип по конструкции, затем конфигурация под отрасль и изделие. Меняются габариты, вентиляция, пол, ворота, автоматика, рекуперация — не «отдельный продукт» под каждую отрасль.
Типы камер по конструкции
Классификация оборудования — как у Dürr и GFS: заезд, размещение, модульность корпуса.

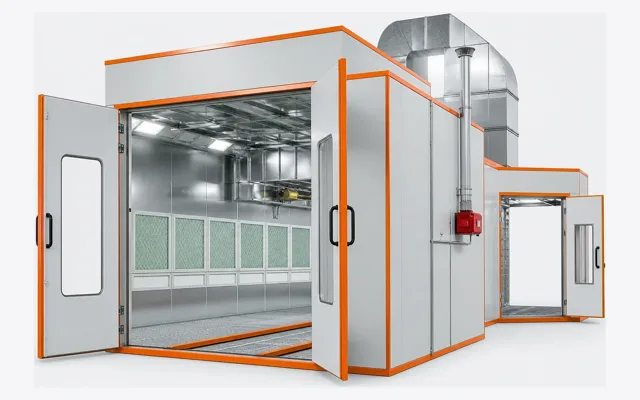

Проходные камеры
Сквозной заезд · конвейер и поточные линии · 6–40 м

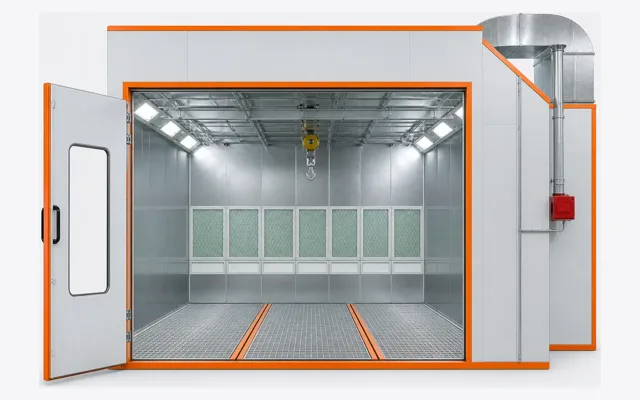

Тупиковые камеры
Заезд с одной стороны · кран, тележка, AGV · 6–32 м

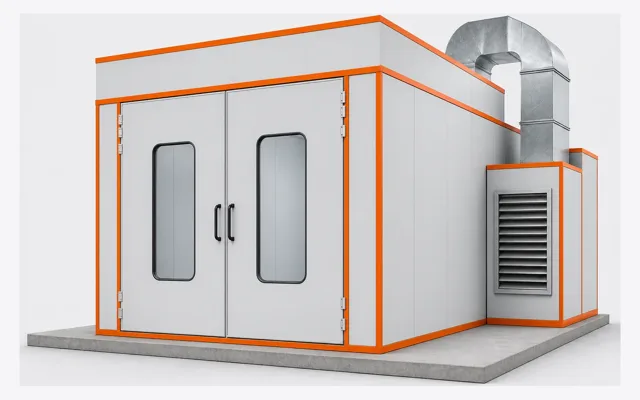

Уличное исполнение
Модуль на площадке · усиленный корпус · климатическое исполнение

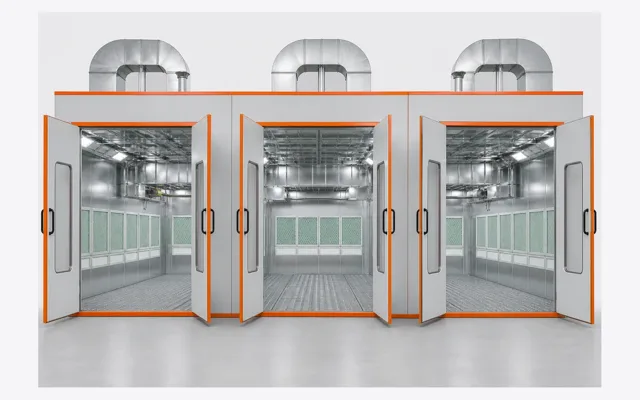

Секционные камеры
Транспортировка секциями · сборка на площадке · 12–40 м

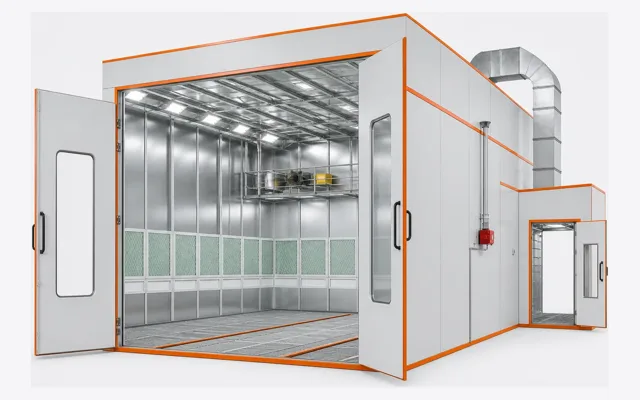

Крупногабаритные камеры
Увеличенная высота и пролёт · вагоны, негабарит · до 40 м

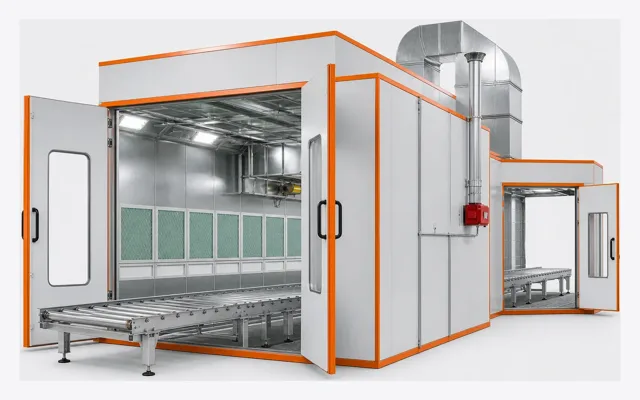

Конвейерные камеры
Роликовый или цепной конвейер · такт линии · серийное производство
| Критерий | Проходная | Тупиковая | Уличная | Модульная | Крупногабаритная | Конвейерная |
|---|---|---|---|---|---|---|
| Заезд изделия | Сквозной, с двух сторон | С одной стороны | Со стороны площадки | Любой, после сборки секций | Кран, рельсы, AGV | Сквозной по конвейеру |
| Логистика | Конвейер, рельсы, поток | Кран, тележка, AGV | Отдельный модуль вне цеха | Доставка секциями | Удлинённый корпус, двойная высота | Интеграция с линией |
| Когда выбирать | Серийное производство | Единичные и мелкосерийные | Нет здания / расширение | Ограниченный проём, монтаж на месте | Вагоны, негабарит, двойная высота | Фиксированный такт конвейера |
Отраслевые конфигурации
Отрасль определяет габариты, транспортировку изделия, вентиляцию, пол, ворота и автоматику. Подробные расчёты — на страницах применения.

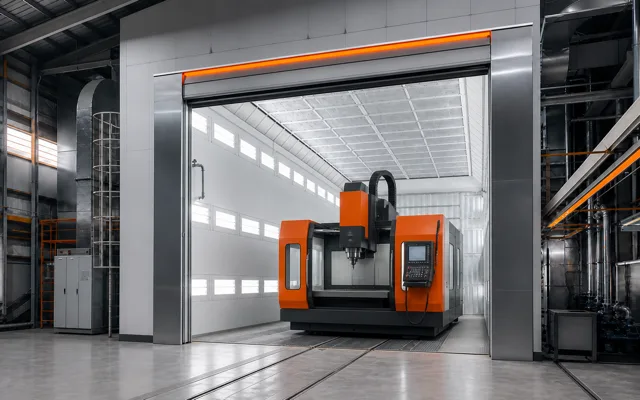

Камера для промышленного машиностроения
8–24 м · n-down · промышленные системы ЛКМ
Меняется: габариты, кратность, режимы ЛКМ

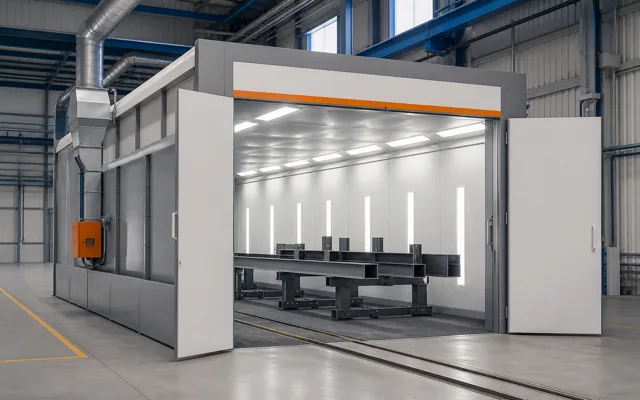

Камера для металлоконструкций
12–32 м · усиленный пол · кран-балка
Меняется: нагрузка пола, высота под кран, заезд
Камера для автобусов
18–28 м · площадки по бортам
Меняется: двухзонная сушка, высота, логистика окраски
Камера для грузовых автомобилей
16–24 м · заезд своим ходом
Меняется: высота ворот, усиленная вытяжка, пол

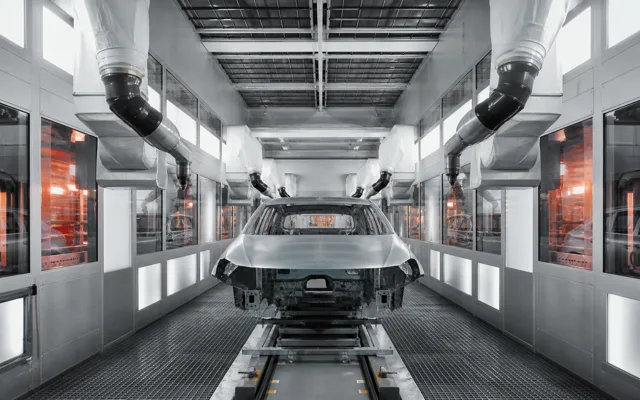

Камера для легковых автомобилей
12–18 м · кузов на стапелях
Меняется: конвейер, режимы сушки, чистота воздуха

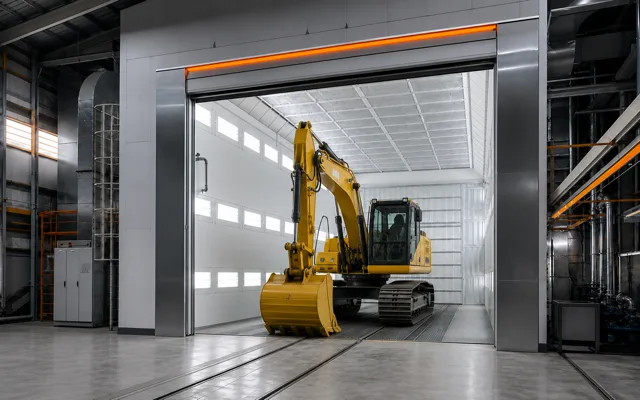

Камера для спецтехники
14–24 м · заезд своим ходом
Меняется: высота ворот, усиленная вытяжка, пол

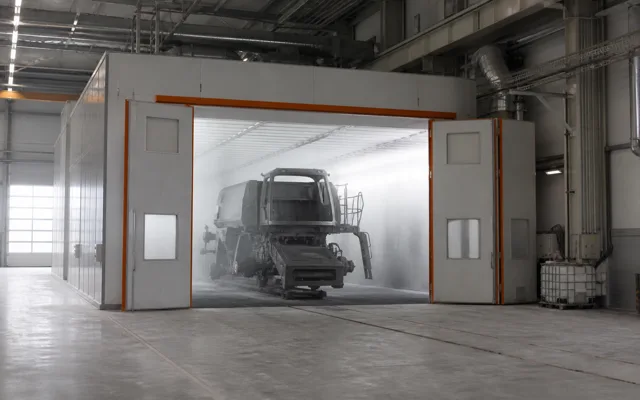

Камера для сельскохозяйственной техники
14–22 м · комбайны, тракторы
Меняется: сезонность, высота, логистика заезда

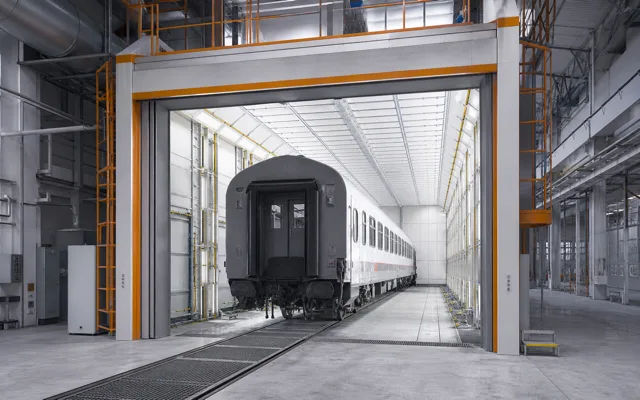

Камера для вагонов и подвижного состава
до 40 м · рельсовый заезд · колея 1520 mm
Меняется: длина, вентиляция, рельсы, высота

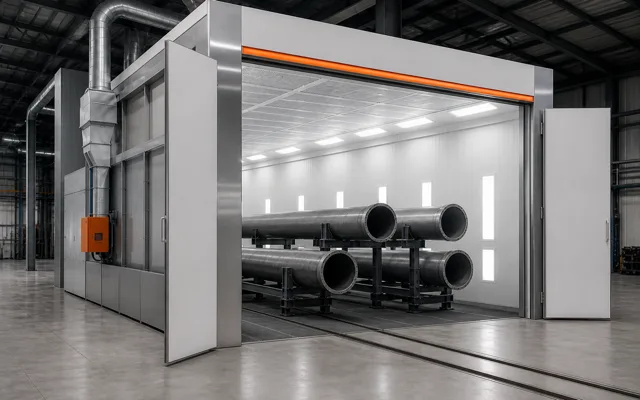

Камера для трубной продукции
12–32 м · длинномер на стеллажах
Меняется: длина, поворот изделия, режим сушки

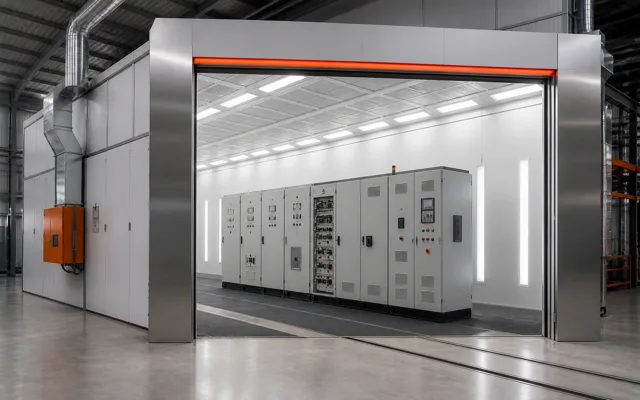

Камера для промышленного оборудования
8–16 м · шкафы и панели
Меняется: стеллажи, чистота, температурный профиль

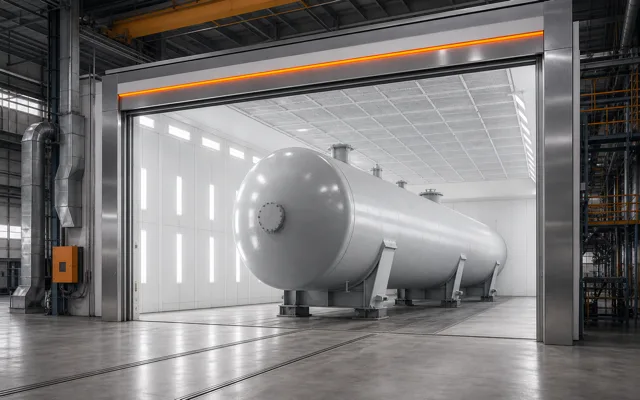

Камера для негабаритных изделий
крупные корпуса · усиленный пол · кран-балка
Меняется: пролёт, высота, крановая логистика
CAD-схемы, CFD, типовые конфигурации и комплектация — в разделе Инженерный подход и на странице Промышленная ОСК · PK-01.
02 · Инженерный подход
Инженерный процесс — 7 этапов
Структура проекта промышленного окрасочного комплекса — от входных данных до сдачи объекта. Каждый этап документируется.
02
Теплотехника
Баланс нагрева и режимов сушки
03
CFD
Потоки, кратность, равномерность поля
04
Компоновка
Камера, вентблок, заезд изделия
05
Производство
Металлоконструкции, вентиляция, автоматика
06
Монтаж · ПНР
Сборка, наладка, протоколы
07
Сервис
Сопровождение по договору
Инженерная реализация — схемы потоков, CAD, CFD, типовые конфигурации и комплектация: Промышленная ОСК · PK-01.
03 · Технологии
Инженерные технологии
Подготовка поверхности, вентиляция и автоматика — модули, которые интегрируются в окрасочный комплекс с PK-01.
Зоны подготовки поверхности
Дробеструй · обезжиривание · Sa 2½
Вентиляционные системы
Расчёт расхода · рекуперация · монтаж
Автоматизация процессов
Siemens PLC · SCADA · LEL
Полный обзор модулей — в разделе технологии каталога решений.
04 · Инженерная экспертиза
Что получает инженер заказчика
Не маркетинговый буклет — проектная документация, расчёты и проверки, на которых строится решение о закупке оборудования.
CFD / аэродинамика
Равномерность поля и кратность до производства металлоконструкций
Проверка 01
Теплотехника
Баланс мощности нагрева под режимы ЛКМ заказчика
Проверка 02
Безопасность LEL
Логика блокировок и ATEX-исполнение узлов
Проверка 03
| Документ | Этап | Формат |
|---|---|---|
| Техническое задание / обследование | Старт проекта | PDF · TZ-01 |
| CFD-отчёт / аэродинамика | До заказа | PDF · CFD-01 |
| Теплотехнический расчёт | До заказа | PDF · TH-01 |
| Компоновочные чертежи | Проектирование | DWG · GA-01 |
| Спецификация комплектующих | Проектирование | XLS · BOM-01 |
| Протокол ПНР / сдача | Ввод в эксплуатацию | PDF · Cx-01 |
Промышленная вентиляция
Расчёт кратности и организации потоков по действующим нормам РК / РФ
LEL · ATEX
Контроль паров ЛКМ, блокировки, взрывозащищённое исполнение
Покрытие и сушка
Режимы под технологическую карту ЛКМ заказчика
Промышленные бренды
Siemens, Riello, ABB, Schneider — с паспортами и сервисом OEM
04 · Доверие инженера
Почему инженер доверяет проектную структуру LONG PARTNERS ENGINEERING
Не обещания — структура ответов, документов и проверок на каждый инженерный вопрос.
| Вопрос инженера | Ответ | Подтверждение |
|---|---|---|
| Будет ли камера работать на моём изделии? | CFD и теплотехника до заказа оборудования — не подбор по типовым таблицам | CFD-01 · TH-01 |
| Как проверить безопасность? | LEL-логика, блокировки, ATEX-исполнение узлов — в проекте и протоколе ПНР | SAF-01 · Cx-01 |
| Что я получу на руки? | ТЗ, расчёты, GA-чертежи, BOM, протокол ПНР — полный комплект документации | TZ · GA · BOM |
| Кто отвечает за весь цикл? | Одна проектная команда: проектирование, производство, монтаж, наладка | EPC · 7 этапов |
| Можно ли интегрировать в цех? | PLC Siemens, SCADA, протоколы обмена — согласуются на этапе ТЗ | PLC-01 · SCADA |
05 · Опыт
Проекты
Опыт инженерных проектов в промышленности Казахстана — машиностроение, транспорт, вагоноремонт, авиация и сельхозмашиностроение.
Обсудим промышленный окрасочный комплекс
Опишите изделие, габариты и условия цеха. Инженер подготовит предварительную оценку конфигурации и состав документации проекта.
- Ответ инженера — не менеджера по продажам
- Предварительная конфигурация и перечень расчётов
- Без обязательств до согласования ТЗ
